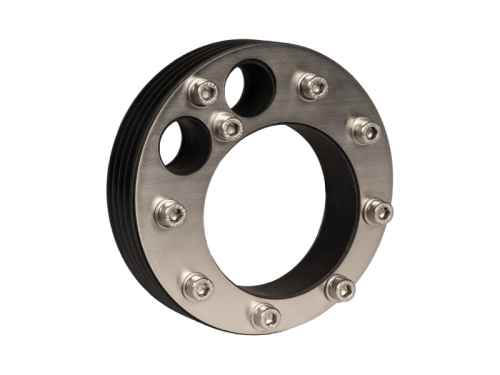

Sema Mehrfachpressring SD40

Anwendungsbereich:
Zur Abdichtung mehrerer Leitung oder Kabel in Kernbohrungen oder Futterrohren. Die verwendeten Pressringdichtungen sind aus einem Stück gefertigt und decken die Gummidichtung grossflächig ab. Dies sorgt für eine gleichmässige und sichere Verpressung.

**Swiss Label /** **Schweizer Qualitätsprodukt**

✓ Gegen drückendes Wasser, Gas-, Geruchs- und Wasserdicht, ✓ Für waagerechten & senkrechten Einbau, ✓ UV- und Witterungsbeständig, ✓ Erdreich- und Unterputz geeignet

⁣⁣Montageanleitung (PDF)

Wie sind Messungen korrekt durchzuführen?

Gummi-Dichtbreite:
40mm

Werkstoffe:
Edelstahl 1.4301 (V2A) / 1.4404 (V4A) auf Anfrage
Elastomer NBR Shore A 45° ±5 / Andere Gummiqualitäten sind Kernbohrung/Futterrohr Ø innenauf Anfrage lieferbar (z. B. Silikon, EPDM usw.)

Gas- und Wasserdichtigkeit:
Dicht gegen drückendes Wasser, Gas und radondicht. Dichtung ggf. gegen Herausdrücken sichern

Für Ihre Anfrage/Bestellung benötigen wir:

Kernbohrung/Futterrohr Ø innen
Anzahl der Leitungen/Kabel
Aussendurchmesser der Leitungen/Kabel
Gummi- und Stahlqualität

Bemerkung:
Mehrfachpressringe werden kundenspezifisch hergestellt.

A-Code	Anzahl	Typ	Rohr/Kabel	Kernbohrung/Futterrohr	AD
109	3 Stück	80	0-23 mm	080 mm	078
109	3 Stück	100	0-21 mm	100 mm	098
109	2 Stück	100	0-36 mm	100 mm	098
109	3 Stück	120	0-36 mm	120 mm	118
109	3 Stück	125	0-26 mm	125 mm	123
109	2 Stück	150	0-40 mm	150 mm	148
109	3 Stück	150	0-31 mm	150 mm	148
109	2 Stück	200	0-71 mm	200 mm	198
109	3 Stück	200	0-56 mm	200 mm	198
109	4 Stück	200	0-36 mm	200 mm	198
109	5 Stück	200	0-26 mm	200 mm	198

Bei Bedarf mit Stopfen für unbelegte Löcher.

Abkürzungen

AD	= Aussen-Durchmesser
ID	= Innen-Durchmesser
DN	= Nennweite Innen-Durchmesser

Zubehör:
2-Komponeten Epoxidharz

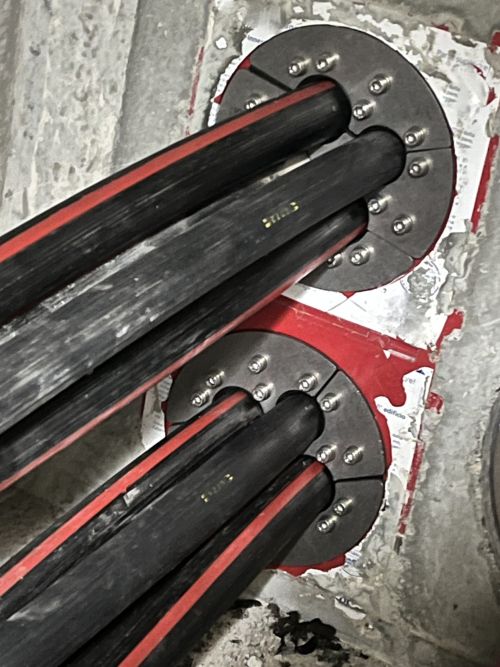

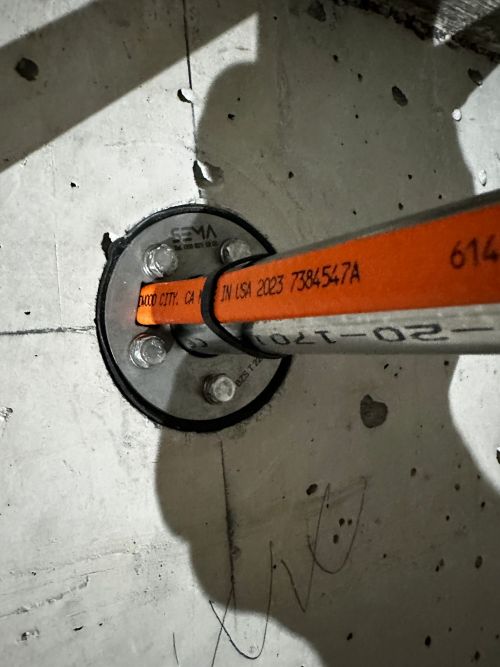

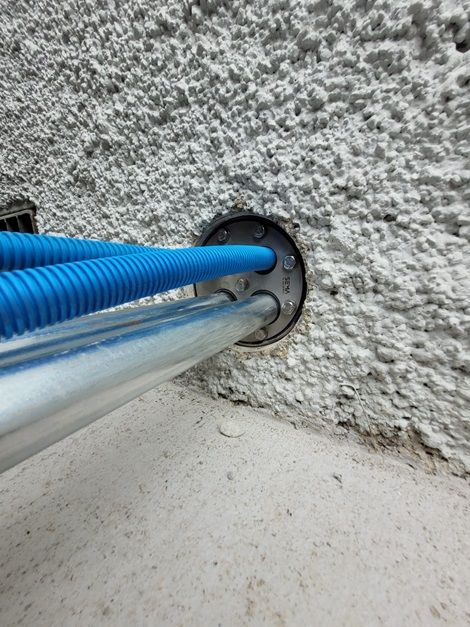

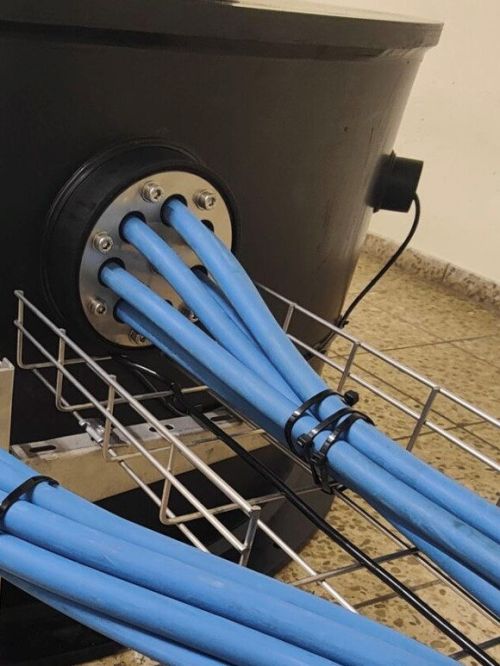

Anwendungsbeispiel

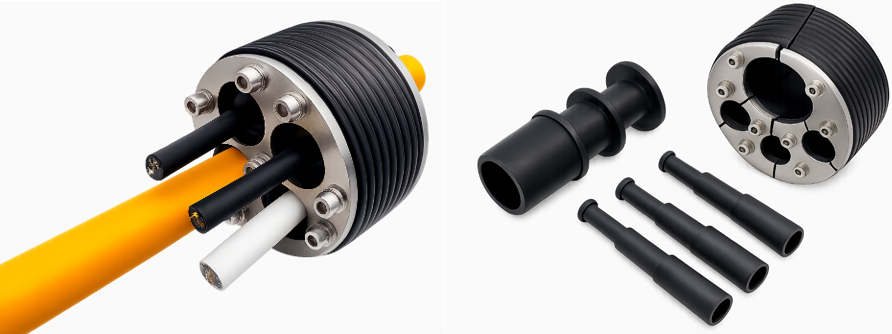

Sema Mehrfachpressring SD40, weitere mögliche Ausführungen

Als geteilte Pressringdichtung zur nachträglichen Montage bei bereits verlegten Rohren- und Kabel
⁣Pressring mit Zusatzbohrung als Sanierungslösung zur Abdichtung einer Versorgungsleitung und eines Erdungsleiters, oder LWL-Kabel.
⁣Pressring mit Anschlagscheibe. Durch die Anschlagscheibe werden die Kräfte in das Mauerwerk abgeleitet und die Pressringdichtung dadurch entkoppelt. Ein Verschieben des Pressring ist damit ausgeschlossen. Gleichzeitig wird dadurch auch die Kernbohrung verblendet
⁣Sonderanfertigungen auf Anfrage
