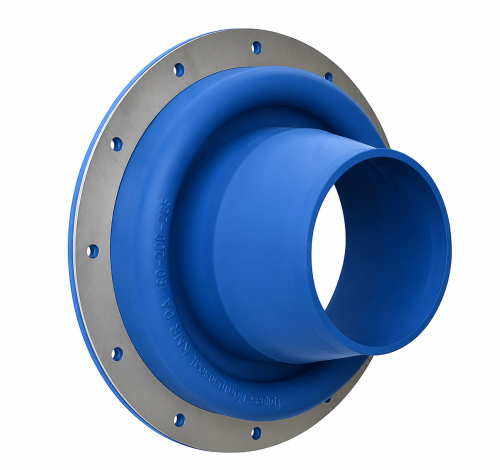

Die spezielle, flexible Abdichtmanschette aus hochwertigem EPDM-Elastomer ist für Mauerdurchführungen von Rohrleitungen konzipiert, die Bewegungen ausgesetzt sind. Sie eignet sich ideal zur Aufnahme von axialen und radialen Lastwechseln sowie von Setzungen und gewährleistet eine zuverlässige Abdichtung gegen drückendes Wasser.

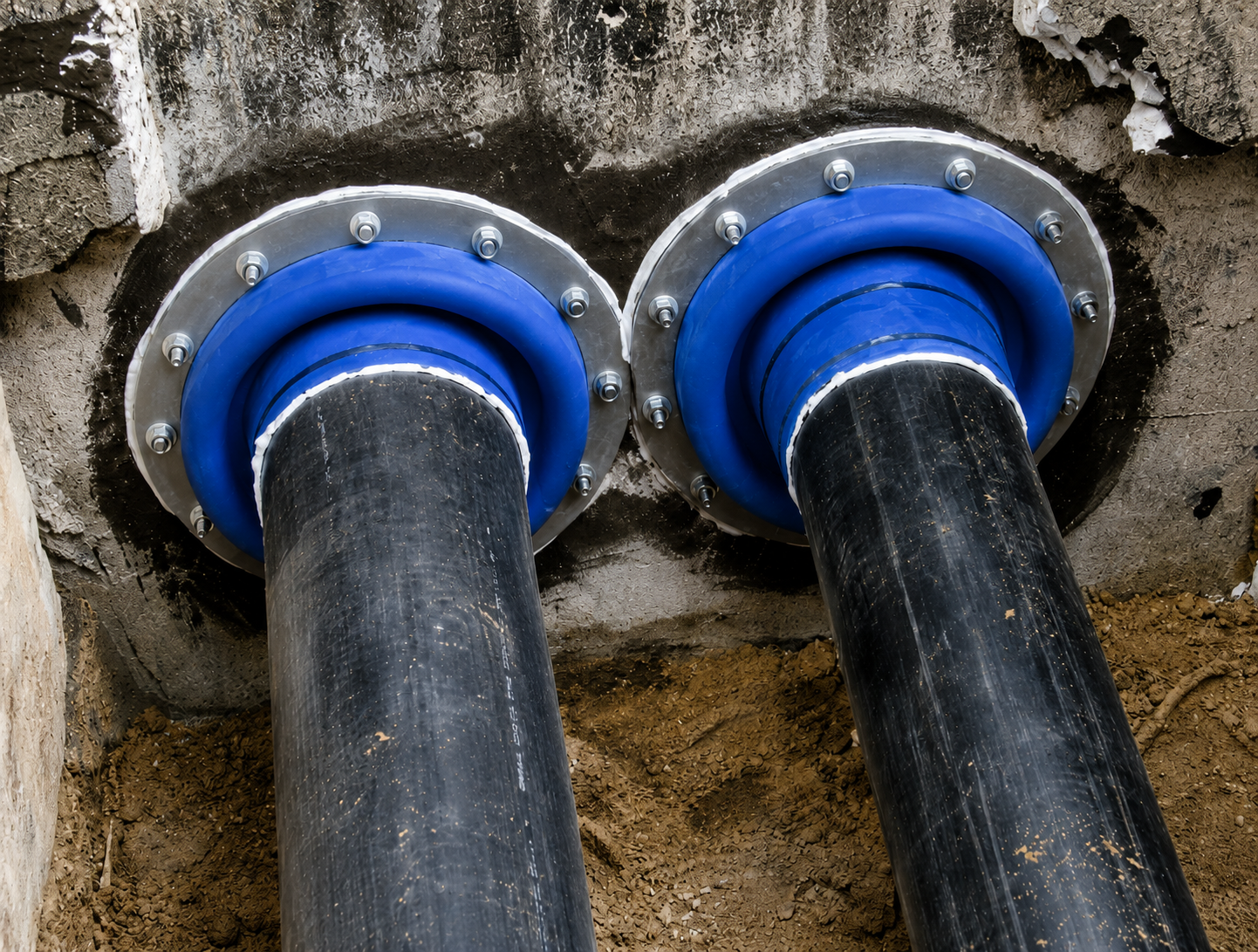

Als Bewegungskompensator ist die Manschette z.B. zur Durchführung von Fernwärme Kunststoffmantelrohren, sowie Rohren und Kabeln jeder Art durch Wände und Decken auf Bauten ohne Dichtungsbahn hervorragend einsetzbar. Druckwasserdicht bis zu 1,0 bar.

VORTEILE

• Aufnahme von axialen und radialen Lastwechseln bis zu +/-40 mm
• Aufnahme von Setzungen, je nach Außenrohrdurchmesser und Kernlochbohrungsgrösse bis zu 40 mm
• Idealer Bewegungskompensator

ABMESSUNGEN

Für Aussenrohrdurchmesser 75 mm bis 800 mm und Kernlochbohrungen 150 mm bis 900 mm.

Komplett-Set: Die Manschette wird mit Spezial-Dichtkleber, Spannbändern aus Edelstahl, Schrauben 12 mm nach DIN 571 und Dübeln 14 mm als Komplett-Set geliefert.

Eigenschaften Manschette:
Material EPDM
Druckplatte V2A
Betriebstemperatur max. 90 °C
Verarbeitungstemeratur +5 °C bis 35 °C
Materialstärke 8 mm ±1 mm
Härte Shore A 60 ±5
Bruchdehnung 400%

Grössere Dimensionen auf Anfrage.

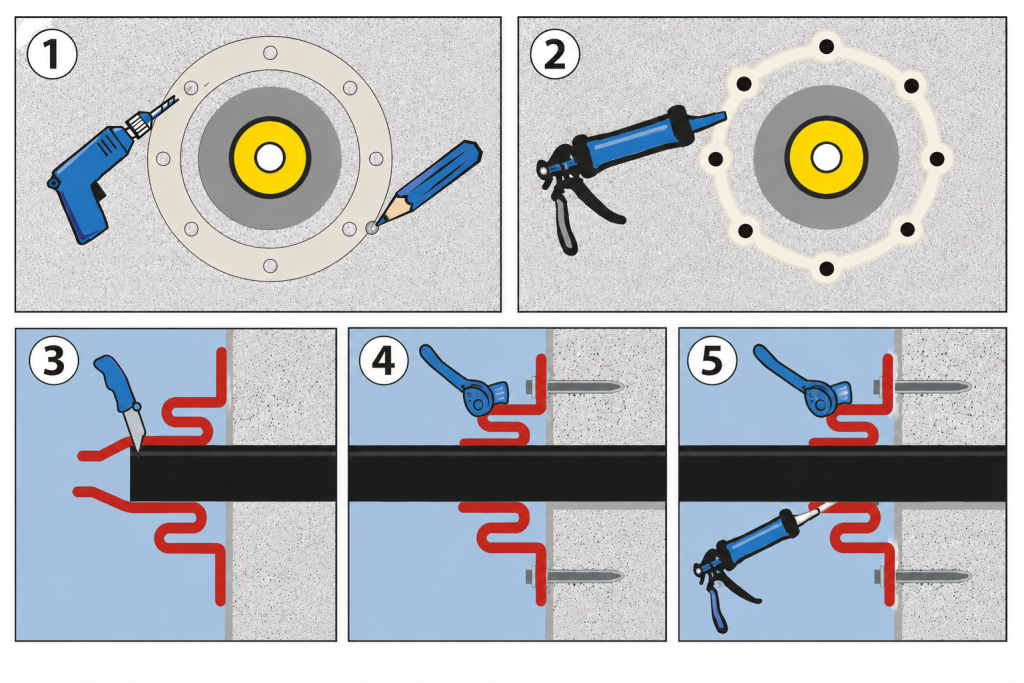

Montageanleitung

1. Die Mediumleitung in der Kernlochbohrung zentrieren und fixieren. Druckplatte an Kernlochbohrung vermittelt anlegen und Bohrungen an der Wand/Decke markieren. Anschliessend in Markierungen bohren und Dübel einstecken.
2. Dichtmasse mit einer Handpresspistole kreisförmig um jede Schraubenbohrung herum auftragen sowie um den gesamten Kernbohrungsumfang.
3. Ggf. Abgang der Manschette auf das Rohrmass mit einem scharfen Messer anpassen. Hierzu die Manschette soweit wie möglich über ein Rohrende ziehen und entlang der Kante abschneiden. Die Kanten im Kragen der Manschette sind nicht die Schnittkanten.
4. Zuerst die Seite der Dichtung mit den Flanschbohrungslöchern über das Mediumrohr bis zur Wand/Decke ziehen. Anschliessend die Dichtung mit der Druckplatte verspannen und austretende Dichtmasseverstreichen
5. Manschettenöfnung am Mediumrohr so ausrichten, dass sich eine Dehnfalte bildet. Unter der Maschetten öffnungumlaufend Dichtmasse spritzen und Spannband mit 10 Nm anziehen.
