Anwendungsbereich:

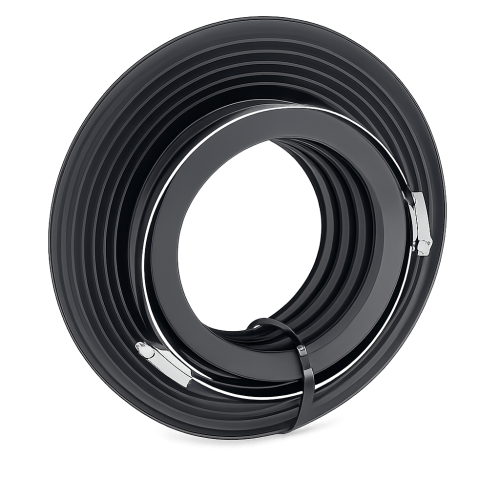

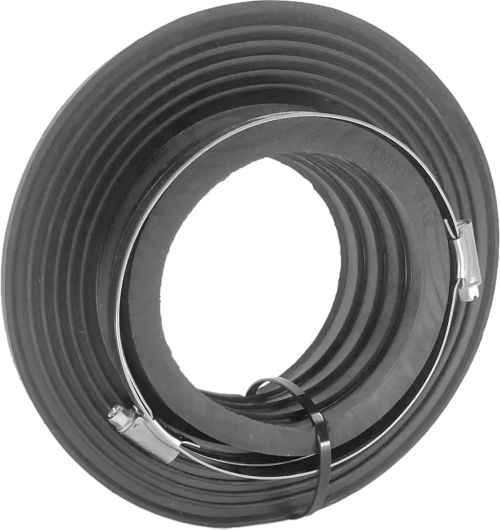

Sema Mauerkragen schützen bei Grundwasser oder erhöhtem Grundwasserspiegel vor eindringender Feuchtigkeit. Überall dort wo Rohrleitungen direkt in den Beton verarbeitet werden, dient der Mauerkragen zur sicheren hydrostatischen Abdichtung.
Werkstoffe:
EPDM/V2A
Gas- und Wasserdichtigkeit:
Dicht gegen drückendes Wasser, Gas und radondicht.
Eigenschaften:
Zugfestigkeit 9,5 N/mm2; Bruchdehnung 500%; Shore Härte A 45° ± 5;
Gebrauchstemperatur max. 80 °C; Minimaltemperatur -40 °;
Druckdicht für Rohr AD 32 bis AD 315 geprüft bis 6 bar;
Druckdicht ab Rohr AD 355 geprüft bis 4 bar

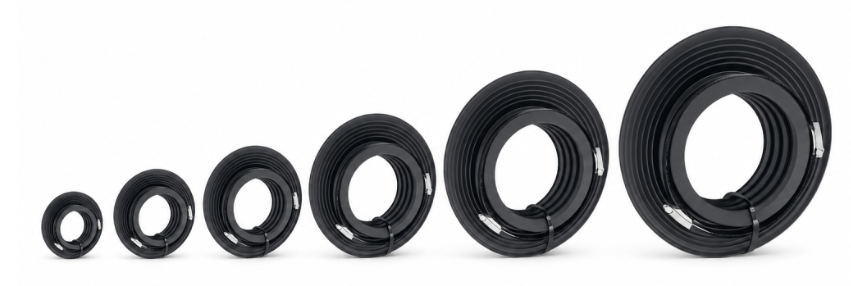

Artikel-Nr. | Typ | Spannbereich (mm) |
---|---|---|
60.0000 | 10 | 008-010 |
60.0000 | 25 | 025-029 |
60.0105 | 32 | 032-036 |
60.0106 | 40 | 040-044 |
60.0107 | 50 | 050-055 |
60.0108 | 63 | 063-069 |
60.0109 | 75 | 072-079 |
60.0110 | 90 | 090-097 |
60.0111 | 110 | 110-121 |
60.0112 | 125 | 125-137 |
60.0113 | 140 | 138-155 |
60.0114 | 160 | 160-170 |
60.0115 | 180 | 180-190 |
60.0116 | 200 | 200-224 |
60.0117 | 225 | 225-249 |
60.0118 | 250 | 250-279 |
60.0119 | 280 | 280-314 |
60.0120 | 315 | 315-354 |
60.0121 | 355 | 355-399 |
60.0122 | 400 | 400-449 |
60.0123 | 450 | 450-499 |
60.0124 | 500 | 500-559 |
60.0125 | 560 | 555-580 |
60.0126 | 630 | 625-650 |
60.0128 | 710 | 705-735 |
60.0129 | 800 | 795-830 |
60.0130 | 900 | 895-930 |
Montageanleitung
1. Vorbereitung der Rohre
Die einzubetonierende Rohroberfläche ist mit einem Lappen, Putzwolle oder ähnlichem zu reinigen. Sichtbare Riefen auf Kunststoffrohren sind mit einem Schaber an der Auflage des Sema Mauerkragens zu beseitigen. Die Rohroberfläche muss bei allen Rohrwerkstoffen sauber, glatt und porenfrei sein.
2. Montage des Sema Mauerkragens
Beim Aufschieben des Sema Mauerkragens auf das Rohr kann neutralseife oder ähnlichem als Gleithilfe verwendet werden. Der Sema Mauerkragen ist in der Mitte der abzudichtenden Wand zu positionieren. Die Betonüberdeckung muss an jeder Stelle des Mauerkragens mindestens 3cm betragen.
3. Montage der Spannbänder (DN 32-315)
An beiden Mauerkragenseiten jeweils ein Spannband um den Mauerkragen legen und mit einem Schraubenzieher oder Sechskantschlüssel festziehen.
