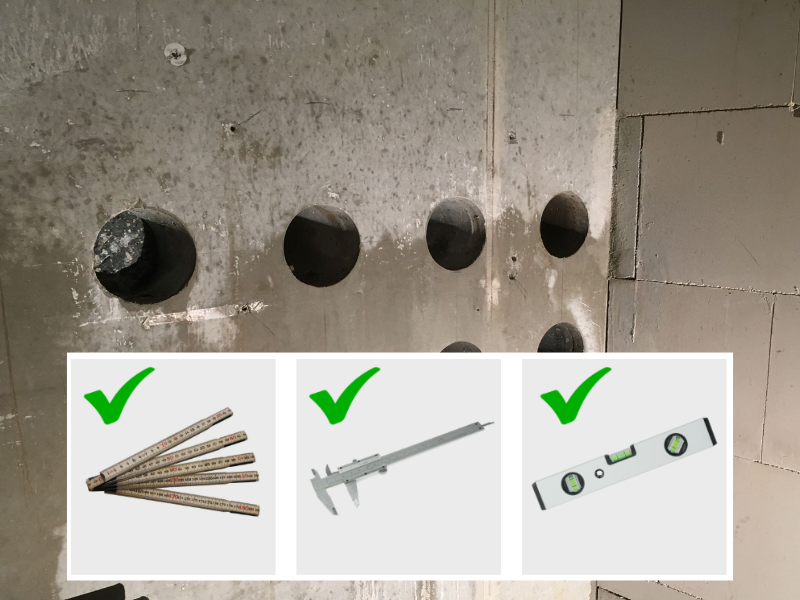

Das richtige Messwerkzeug ist eine Schieblehre, ein Doppelmeter und eine Wasserwaage.

Sie denken Ihre Kabel oder Rohre sind rund? Sie werden überrascht sein, wenn Sie ihr Kabel einmal richtig gemessen haben. Messen Sie Ihr Kabel mit der Schieblehre in mindestens 4 verschiedenen Winkeln/Positionen. Schreiben Sie die Resultate auf. Dieses 4-Punkt-Messprinzip ist immer anzuwenden, wenn es um Pressringe für Kabel geht. Rohre sind in der Regel grösser als Kabel. Trotzdem empfehlen wir auch Rohre auf diese Art zu messen.

Von den gemessenen vier Werten ist der Mittelwert anzugeben.
Ø ________________mm

Wie wird korrekt gemessen, wenn mehrere Kabel abgedichtet werden sollen?

Anzahl der Kabel/Rohre: _____
Führen Sie Ihre Messungen im Uhrzeigersinn durch!

1. Kabel/Rohr-Ø aussen: __ mm
2. Kabel/Rohr-Ø aussen: __ mm
3. Kabel/Rohr-Ø aussen: __ mm
4. Kabel/Rohr-Ø aussen: __ mm
5. Kabel/Rohr-Ø aussen: __ mm
6. Kabel/Rohr-Ø aussen: __ mm

Kernbohrung/Futterrohr Ø innen:
Ø __ mm

Ihre Medienleitungen sind starr verlegt worden und können nicht mehr bewegt werden?

Bitte senden Sie uns eine vollständig bemasste Skizze oder Zeichnung, wie sie im Folgenden dargestellt wird. Vorhergehend beschriebene Methoden zur korrekten Abmessung von Futterrohren/Kernbohrungen und Kabeln/Rohren sollten dennoch eingehalten und mit abgegeben werden.

Bitte geben Sie uns die minimale Distanz zwischen Kabel/Rohr und Futterrohr/Kernbohrung an:

Exzentrisch = ____ mm
Ø Kabel/Rohr = ____ mm

Kernbohrung/Futterrohr Ø innen:
Ø ____ mm

Ihr Futterrohr ist oval?

Bitte führen Sie eine 6-Punkt-Messung durch und schicken Sie uns die 6 Messwerte zu.

Futterrohr/Kernbohrung

1:00 Uhr: ______ mm
2:00 Uhr: ______ mm
3:00 Uhr: ______ mm
4:00 Uhr: ______ mm
5:00 Uhr: ______ mm
6:00 Uhr: ______ mm

In Ausnahmefällen können Sie uns auch gerne eine Schablone erstellen und uns diese per Post zusenden.

Ihre Kabel haben eine spezielle Form?

In den Fällen von dreieckigen, flachen, ovalen oder „nicht runden“ Kabeln/Rohren, können Sie uns einfach ein Muster (mind. 150 mm Länge!) zusenden, auf dessen Grundlage werden wir für Sie eine perfekte, auf Ihre spezielle Anwendung angefertigte Pressringdichtung herstellen.

Lieferadresse für Ihr Muster:
SEMA Technics AG, Schändrichtsrasse 8, CH-9230 Flawil
