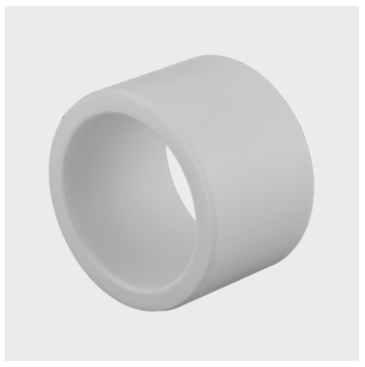

Thermoplastisches Vollkunststoffgleitlager

TECHNISCHE DATEN

  • Hochwertiger Kunststoff-Compound
  • Wartungsfrei
  • Lebensmitteltauglich
  • Elastisch und gut belastbar
  • Beste Gleiteigenschaften

EIGENSCHAFTEN

  • Ausgezeichnete tribologische Eigenschaften, insbesondere beim Trockenlauf.
  • Gut geeignet für hohe Stoßbelastungen, unempfindlich gegen Schmutz und Wasser.

WERKSTOFFE

  • Compound-Kunststoff* (extrudiert oder gespritzt)

PRODUKTEIGENSCHAFTEN

  • Spez. Belastbarkeit statisch≤60 [N/mm2] abh. von Temperatur und Belastungsdauer
  • Spez. Belastbarkeit dynamisch≤30 [N/mm2] abhängig von Temperatur und Belastungsdauer
  • Gleitgeschwindigkeit<1,7 [m/s]
  • Reibungswert **0,08 [µ] bis 0,18 [µ] bei Gleitgeschwindigkeit 1 m/min
  • Temperaturbelastung-150 [°C] bis 70 [°C] kurzfristig bis +90°C
  • Max. PV-Wert3,5 [N/mm² x m/s] abhängig von den Umgebungsbedingungen
  • Feuchtigkeitsaufnahme 0,3 [% bei 20°C in 24h]

TOLERANZANGABEN

  • Gehäusebohrung ØH5
  • Buchse nach dem EinbauD8/D9
  • WellentoleranzVom Kunden festzulegen

WELLENWERKSTOFF

  • Stahl > 200 HB geschliffen, Rautiefe Rz ≤ 4

MONTAGEHINWEISE

  • Gehäusebohrung: Einbaufase min 1,5mm x 15-45°
  • Welle: Einbaufase 5mm x 15°, Kante gerundet
  • Einpressdorn: Die Verwendung eines passenden Einpressdorns ist zweckmäßig.

WARTUNG

  • Keine Wartung erforderlich. Thermoplastisches Vollkunststoffgleitlager ist ein selbstschmierendes und wartungsfreies Kunststoffgleitlager.

EINSATZGEBIET

  • Maschinen- und Apparatebau, Baumaschinen, Landmaschinen, Getriebebau, Landmaschinen bei Stoß- und Schlagbelastung

Legende

* Für höhere Anforderungen – beispielsweise höhere Temperaturbereiche – sind in dieser Produktgruppe unterschiedliche Werkstoffe lieferbar.

** Die bei den Werkstoffeigenschaften gelisteten Werte gelten unter optimalen Betriebsbedingungen.Durch veränderte Anwendungsbedingungen, z.B. eine Erhöhung der Gleitgeschwindigkeit oder der Belastung, können sich diese Werte verschieben.
