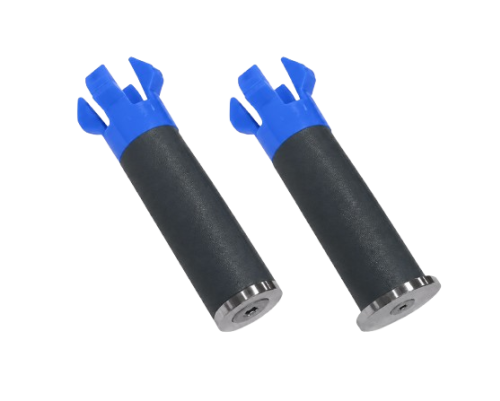

Sema Stopfen SD – Verschluss von Schalungsspannstellen…

Anwendungsbereich:
Geschraubte Innenabdichtung für den druckwasser- und gasdichten Verschluss von Schalungsspannstellen. Technisch bietet der beim Anziehen expandierende Gummi des Sema Stopfen SD Systems die passende Antwort. Die TPE-Mischung arbeitet sich in kleinste Lunker der Betonoberfläche und dichtet sicher und dauerhaft ab.

Werkstoffe:
V2A/Elastomer/Polyoxymethylene

Druckwasserdichtigkeit:
bis 4 bar

Vorteile:

  • Schall- und Radondicht
  • Einfache Montage
  • Für konische Ankerlöcher geeignet
  • Feuerwiderstandsklasse EL 240

Artikel-Nr.BeschreibungSpannbereich (mm)
60.5281Sema Stopfen SD 1717.0-19.5
60.5282Sema Stopfen SD 2019.5-22.0
60.5084Sema Stopfen SD 2221.5-23.0
60.5280Sema Stopfen SD 2322.3-25.4
60.5085Sema Stopfen SD 2525.0-28.0
60.5283Sema Stopfen SD 2827.5-29.0
60.5284Sema Stopfen SD 3131.0-34.0

Montageanleitung

Montagewerkzeug

Für die Montage wird benötigt:

  • Reinigungsbürste
  • Akkuschrauber
  • Hammer zum Einführen und Positionieren
  • Werkzeug zur Drehmomentkontrolle

Vorbereitung Spannstelle

Reinigen der Spannstellen-Innenseite. Lose Bestandteile und Staub vor der Montage des Sema Stopfen SD entfernen.

1. Einführen

Den Sema Stopfen SD in die abzudichtende, gereinigte Spannstelle einführen. Hierfür die Kralle des Sema Stopfen SD so ansetzen, dass sich alle 4 Krallenenden innerhalb der Lichte der Spannstelle befinden. Mit einem Hammerschlag auf die Druckscheibe rutscht die Kralle des Sema Stopfen SD in die Spannstelle und zentriert sich.

2. Positionieren

Den Sema Stopfen SD entsprechend der gewünschten Positionierung in die Spannstelle schieben bzw. einklopfen. Für einen bündigen Abschluss, nach dem Anziehen, muss der unverschraubte Stopfen ca. 7 mm aus der Spannstelle ragen.

3. Anziehen

Die Schraube des Sema Stopfen SD mittels Akkuschrauber anziehen. Geschwindigkeitsstufe 1 verwenden.

Dann die Schraube des Sema Stopfen mit dem Drehmomentschlüssel mit einem Drehmoment von 4Nm (5Nm bei konischen Ankerlöchern) festziehen.

3. Abschluss

Fertig montierter Sema Stopfen SD bei Spannstellen bündigem Einbau.
