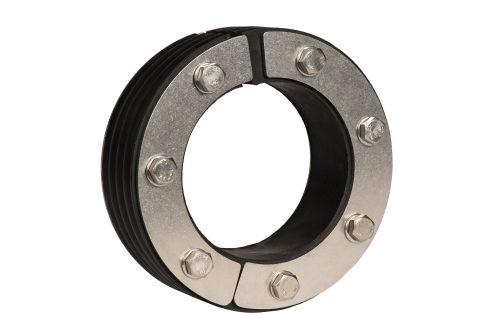

Sema Pressring SD40, geteilte Ausführung

Anwendungsbereich:
Als geteilte Pressringdichtung zur nachträglichen Montage bei bereits verlegten Rohren- und Kabel. Abdichtung des Ringraumes zwischen Futterrohr oder Kernbohröffnung und der durchgeführten Leitung.

**Swiss Label /** **Schweizer Qualitätsprodukt**

✓ Gegen drückendes Wasser, Gas-, Geruchs- und Wasserdicht, ✓ Für waagerechten & senkrechten Einbau, ✓ UV- und Witterungsbeständig, ✓ Erdreich- und Unterputz geeignet

⁣Montageanleitung (PDF)

An welcher Gebäudeseite soll abgedichtet werden?

Gummi-Dichtbreite:
40 mm

Werkstoffe:
Edelstahl 1.4301 (V2A) / 1.4404 (V4A) auf Anfrage
Elastomer NBR Shore A 45° ±5 / Andere Gummiqualitäten sind auf Anfrage lieferbar (z. B. Silikon, EPDM usw.)

Gas- und Wasserdichtigkeit:
Dicht gegen drückendes Wasser, Gas und radondicht. Dichtung ggf. gegen Herausdrücken sichern

Artikel-Nr.	Rohr/Kabel	Typ	Kernbohrung/Futterrohr	ID	AD
60.0001.G	08-12 mm	50/12	050 mm	12	48
60.0002.G	14-18 mm	50/18	050 mm	18	48
60.0003.G	19-23 mm	50/23	050 mm	23	48
60.0004.G	08-12 mm	60/12	060 mm	12	58
60.0005.G	14-18 mm	60/18	060 mm	18	68
60.0006.G	19-23 mm	60/23	060 mm	23	58
60.0007.G	24-28 mm	60/28	060 mm	28	58
60.0008.G	31-35 mm	60/35	060 mm	35	58
60.0009.G	14-18 mm	80/18	080 mm	18	78
60.0010.G	19-23 mm	80/23	080 mm	23	78
60.0011.G	24-28 mm	80/28	080 mm	28	78
60.0012.G	31-35 mm	80/35	080 mm	35	78
60.0013.G	38-43 mm	80/43	080 mm	43	78
60.0014.G	47-52 mm	80/52	080 mm	52	78
60.0015.G	31-35 mm	90/35	090 mm	35	88
60.0016.G	38-43 mm	90/43	090 mm	43	88
60.0017.G	47-52 mm	90/52	090 mm	52	88
60.0018.G	19-23 mm	100/23	100 mm	23	98
60.0019.G	24-28 mm	100/28	100 mm	28	98
60.0020.G	28-33 mm	100/33	100 mm	33	98
60.0021.G	31-36 mm	100/36	100 mm	36	98
60.0022.G	38-43 mm	100/43	100 mm	43	98
60.0023.G	47-52 mm	100/52	100 mm	52	98
60.0035.G	52-57 mm	100/57	100 mm	57	98
60.0024.G	60-66 mm	100/66	100 mm	66	98
60.0025.G	71-76 mm	100/76	100 mm	76	98
60.0026.G	31-36 mm	110/36	110 mm	36	108
60.0027.G	38-43 mm	110/43	110 mm	43	108
60.0028.G	47-52 mm	110/52	110 mm	52	108
60.0029.G	60-66 mm	110/66	110 mm	66	108
60.0030.G	31-36 mm	120/36	120 mm	36	118
60.0031.G	38-43 mm	120/43	120 mm	43	118
60.0032.G	47-52 mm	120/52	120 mm	52	118
60.0033.G	51-57 mm	120/57	120 mm	57	118
60.0034.G	60-66 mm	120/66	120 mm	66	118
60.0036.G	70-75 mm	120/75	120 mm	75	118
60.0037.G	74-78 mm	120/78	120 mm	78	118
60.0038.G	78-83 mm	120/83	120 mm	78	118
60.0039.G	88-93 mm	120/93	120 mm	78	118
60.0040.G	31-36 mm	125/36	125 mm	36	123
60.0041.G	38-43 mm	125/43	125 mm	43	123
60.0042.G	47-52 mm	125/52	125 mm	52	123
60.0043.G	60-66 mm	125/66	125 mm	66	123
60.0044.G	71-75 mm	125/75	125 mm	75	123
60.0045.G	74-78 mm	125/78	125 mm	78	123
60.0046.G	78-83 mm	125/83	125 mm	83	123
60.0047.G	31-36 mm	130/36	130 mm	36	128
60.0048.G	38-43 mm	130/43	130 mm	43	128
60.0049.G	47-52 mm	130/52	130 mm	52	128
60.0050.G	60-66 mm	130/66	130 mm	66	128
60.0051.G	74-78 mm	130/78	130 mm	78	128
60.0052.G	88-93 mm	130/93	130 mm	93	128
60.0053.G	38-43 mm	150/43	150 mm	43	148
60.0054.G	47-52 mm	150/52	150 mm	52	148
60.0055.G	60-66 mm	150/66	150 mm	66	148
60.0056.G	70-75 mm	150/75	150 mm	75	148
60.0057.G	74-78 mm	150/78	150 mm	78	148
60.0063.G	81-86 mm	150/86	150 mm	86	148
60.0058.G	88-93 mm	150/93	150 mm	93	148
60.0064.G	93-98 mm	150/98	150 mm	98	148
60.0059.G	101-106 mm	150/106	150 mm	106	148
60.0060.G	108-112 mm	150/112	150 mm	112	148
60.0061.G	112-116 mm	150/116	150 mm	116	148
60.0062.G	60-66 mm	160/66	160 mm	66	158
60.0065.G	88-93 mm	160/93	160 mm	93	158
60.0066.G	38-43 mm	200/43	200 mm	43	198
60.0067.G	47-52 mm	200/52	200 mm	52	198
60.0068.G	60-66 mm	200/66	200 mm	66	198
60.0069.G	70-75 mm	200/75	200 mm	75	198
60.0070.G	88-93 mm	200/93	200 mm	93	198
60.0071.G	108-112 mm	200/112	200 mm	112	198
60.0072.G	112-116 mm	200/116	200 mm	116	198
60.0073.G	123-128 mm	200/128	200 mm	128	198
60.0074.G	126-131 mm	200/131	200 mm	131	198
60.0075.G	131-136 mm	200/136	200 mm	136	198
60.0076.G	139-144 mm	200/144	200 mm	144	198
60.0077.G	159-164 mm	200/164	200 mm	164	198
60.0078.G	108-112 mm	250/112	250 mm	112	248
60.0079.G	112-116 mm	250/116	250 mm	116	248
60.0080.G	151-156 mm	250/156	250 mm	156	248
60.0081.G	159-164 mm	250/164	250 mm	164	248
60.0082.G	167-172 mm	250/172	250 mm	172	248
60.0083.G	177-182 mm	250/182	250 mm	182	248
60.0084.G	200-206 mm	250/206	250 mm	206	248
60.0085.G	200-206 mm	300/206	300 mm	206	298
60.0086.G	212-216 mm	300/216	300 mm	216	298
60.0087.G	219-227 mm	300/227	300 mm	227	298
60.5090.G	248-252 mm	300/252	300 mm	252	300
60.0088.G	247-252 mm	350/252	350 mm	252	348
60.0089.G	253-258 mm	350/258	350 mm	252	348
60.0090.G	271-276 mm	350/276	350 mm	276	348
60.0091.G	277-282 mm	350/282	350 mm	282	348
60.0092.G	313-318 mm	400/318	400 mm	318	398
60.0093.G	321-326 mm	400/326	400 mm	326	398
60.0094.G	355-360 mm	500/360	500 mm	360	498
60.0095.G	399-404 mm	500/404	500 mm	404	498
60.0096.G	450-455 mm	550/455	550 mm	455	448
60.0097.G	500-505 mm	600/505	600 mm	455	598
60.0098.G	450-455 mm	600/455	600 mm	505	598
60.0099.G	500-505 mm	700/505	700 mm	505	698
60.0100.G	557-562 mm	700/562	700 mm	562	698
60.0101.G	628-733 mm	700/633	700 mm	633	698
60.0102.G	710-714 mm	800/714	800 mm	714	798

Abkürzungen

AD	= Aussen-Durchmesser
ID	= Innen-Durchmesser
DN	= Nennweite Innen-Durchmesser

Zubehör:
2-Komponeten Epoxidharz

WIR LIEFERN AUCH KOSTENGÜNSTIG SONDERGRÖSSEN!

Individuelle Sema Pressringe in geschlossener oder geteilter Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren. Die Dichtung wird entsprechend kundenspezifischer Massvorgaben gefertigt – zum Beispiel exzentrisch, mit überdeckendem Flansch oder für Mehrfach- und Mischbelegung.
