TECHNISCHE DATEN

• Verzinnter Stahl / PTFE

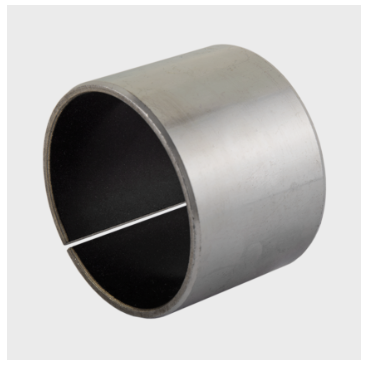

• Gerolltes Verbundgleitlager
• DIN 1494 / ISO 3547
• Wartungsfrei
• bleifrei

EIGENSCHAFTEN

• Sehr gutes Gleit- und Verschleißverhalten, für alle Bewegungsarten, hohe Belastbarkeit, vielseitig verwendbar.

WERKSTOFFE

• TrägerwerkstoffStahl verzinnt
• ZwischenschichtSinterbronze
• GleitflächePTFE

PRODUKTEIGENSCHAFTEN

• Spez. Belastbarkeit≤ 250 [N/mm2]
• Spez. Belastbarkeit dynamisch≤ 140 [N/mm2] bei niedrigen Gleitgeschwindigkeiten
• Gleitgeschwindigkeit≤ 2,5 [m/s]
• Reibungswert **0,03 [µ] bis 0,25 [µ]
• Temperaturbelastung– 200 [°C] bis + 280 [°C]
• Max. PV-Wert1,8 [N/mm² x m/s]

TOLERANZANGABEN

• Gehäusebohrung ØH7
• Buchse nach dem EinbauH9
• Wellentoleranzf7 oder h8

WELLENWERKSTOFF

• Stahl, gehärtet oder ungehärtet , Rautiefe ≤ Rz 2-3

MONTAGEHINWEISE

• Gehäusebohrung: Einbaufase min. 1,5 mm x 15-45°
• Welle: Einbaufase 5 mm x 15°, Kanten gerundet
• Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich.
• Einkleben: Der Kleber darf die Gleitfläche nicht berühren.

WARTUNG

• Gerolltes Verbundgleitlager Stahl / PTFE, bleifrei ist ein Trockengleitlager mit PTFE-Gleitschicht. Es ist daher keine Schmierung notwendig. Eine zusätzliche Schmierung ist aber grundsätzlich möglich!*

EINSATZGEBIETE

• Maschinen- und Apparatebau,Textilmaschinen, Büromaschinen, Druckmaschinen, Fahrzeugbau

Technisches Datenblatt

LEGENDE

Sonderabmessungen, Stanz- und Formteile auf Anfrage
* Falls Sie eine zusätzliche Schmierung einsetzen, denken Sie bitte daran, dass das Gleitlager regelmäßig nachgeschmiert wird.
