TECHNISCHE DATEN

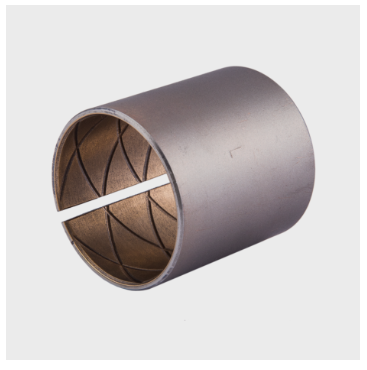

• Gerolltes Verbundgleitlager
• Stahl/Graphitbronze
• DIN 1494 / ISO 3547
• Wartungsfrei
• Mit Graphiteinlauffilm erhältlich
• Schmutznuten oder Bohrungen in unterschiedlicher Ausführung erhältlich

Mit Graphit läuft alles rund – und das Gleitlager bleibt wartungsfrei

Die Graphiteinlagerungen in der Bronzegleitschicht sind Voraussetzung dafür, dass das Gleitlager vollkommen wartungsfrei arbeiten kann. Weil die Kristallebenen der Kohlenstoffverbindung gut aufeinander gleiten, ermöglichen sie die sogenannte Feststoff- oder Trockenschmierung, bei welcher der kontinuierliche Graphitabrieb die Selbstschmierung des Gleitlagers unterstützt. Der optionale Graphiteinlauffilm gewährleistet zudem, dass von der ersten Drehbewegung an tatsächlich alles rund läuft. Je nachdem, wo Sie das Gleitlager einsetzen möchten, können wir es außerdem mit unterschiedlichen Nuten und Bohrungen versehen. Diese absorbieren nicht nur Schmutzpartikel, sondern tragen auch zur optimalen Verteilung des Graphitabriebs im Gleitlager bei.

EIGENSCHAFTEN

• Hohe Belastbarkeit und Festigkeit, für alle langsamen Bewegungsarten, für verunreinigte Umgebung geeignet, keine Feuchtigkeitsaufnahme, gute chemische Beständigkeit

WERKSTOFFE

• TrägerwerkstoffStahl (auch als Bronze oder Niro erhältlich)*
• GleitflächeCuSn – Legierungen mit Graphitanteilen; Einlauffilm (optional)
• Produkte mit Trägerwerkstoff aus Niro: Produkte mit Trägerwerkstoff aus Bronze

PRODUKTEIGENSCHAFTEN

• Spez. Belastbarkeit statisch≤260 [N/mm2]
• Spez. Belastbarkeit dynamisch≤80 [N/mm2]
• Gleitgeschwindigkeit<0,5 [m/s]
• Reibungswert **0,1 [µ] bis 0,2 [µ] trocken
• Temperaturbelastung-150 [°C] bis +280 [°C]
• Max. PV-Wert1,0 [N/mm² x m/s] trocken

TOLERANZANGABEN

• Gehäusebohrung ØH7
• Buchse nach dem EinbauH8/H9
• Wellentoleranzd7/e7

WELLENWERKSTOFF

• Stahl gehärtet > 180 HB, Rautiefe Rz ≤ 4

MONTAGEHINWEISE

• Gehäusebohrung: Einbaufase min 1,5mm x 15-45°
• Welle: Einbaufase 5mm x 15°, Kanten gerundet
• Einpressdorn: Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenfläche beim Einbau erforderlich.

WARTUNG

• Gerolltes Verbundgleitlager, mit homogen eingelagerten Graphitanteilen ist ein wartungsfreies Verbundgleitlager. Es ist jedoch eine Öl- oder Fettschmierung möglich.

EINSATZGEBIETE

• Wasserkraftwerke, Allg. Kraftwerke, Kunststoffmaschinen

Legende

* Für höhere Anforderungen – beispielsweise höhere Temperaturbereiche – sind in dieser Produktgruppe unterschiedliche Werkstoffe lieferbar.

** Die bei den Werkstoffeigenschaften gelisteten Werte gelten unter optimalen Betriebsbedingungen.Durch veränderte Anwendungsbedingungen, z.B. eine Erhöhung der Gleitgeschwindigkeit oder der Belastung, können sich diese Werte verschieben.
