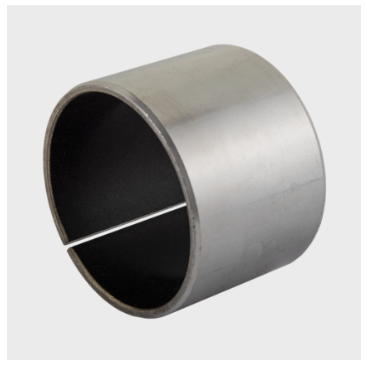

Gerolltes Verbundgleitlager Bronze / PTFE, bleifrei

TECHNISCHE DATEN

  • Gerolltes Verbundgleitlager
  • Bronze / PTFE
  • DIN 1494 / ISO 3547
  • Wartungsfrei
  • bleifrei

EIGENSCHAFTEN

  • Sehr gutes Gleit- und Verschleissverhalten, für alle Bewegungsarten, hohe Belastbarkeit, gute Korrosionsbeständigkeit, anti-magnetisch

WERKSTOFFE

  • TrägerwerkstoffBronze
  • ZwischenschichtSinterbronze
  • GleitflächePTFE

PRODUKTEIGENSCHAFTEN

  • Spez. Belastbarkeit statisch≤ 200 [N/mm2]
  • Spez. Belastbarkeit dynamisch≤ 140 [N/mm2] bei niedrigen Gleitgeschwindigkeiten
  • Gleitgeschwindigkeit≤ 2,5 [m/s]
  • Reibungswert **0,02 [µ] bis 0,20 [µ]
  • Temperaturbelastung– 200 [°C] bis + 280 [°C]
  • Max. PV-Wert1,8 [N/mm² x m/s]

TOLERANZANGABEN

  • Gehäusebohrung ØH7
  • Buchse nach dem EinbauH9
  • Wellentoleranzt bis h8

WELLENWERKSTOFF

  • Stahl, gehärtet oder ungehärtet , Rautiefe ≤ Rz 2-3

MONTAGEHINWEISE

  • GehäusebohrungEinbaufase min. 1,5 mm x 15-45°
  • WelleEinbaufase 5 mm x 15°, Kanten gerundet
  • Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich.
  • Einkleben der Kleber darf die Gleitfläche nicht berühren.

WARTUNG

  • Gerolltes Verbundgleitlager Bronze / PTFE, bleifrei ist ein Trockengleitlager mit PTFE-Gleitschicht. Es ist daher keine Schmierung notwendig. Eine zusätzliche Schmierung ist aber grundsätzlich möglich!*

EINSATZGEBIET

  • Maschinen- und Apparatebau,Textilmaschinen, Landmaschinen, Witterungsbereich, Fahrzeugbau

Technisches Datenblatt

Legende

Sonderabmessungen, Stanz- und Formteile auf Anfrage
* Falls Sie eine zusätzliche Schmierung einsetzen, denken Sie bitte daran, dass das Gleitlager regelmäßig nachgeschmiert wird.
