TECHNISCHE DATEN

• CuSn8P (DIN 17662)

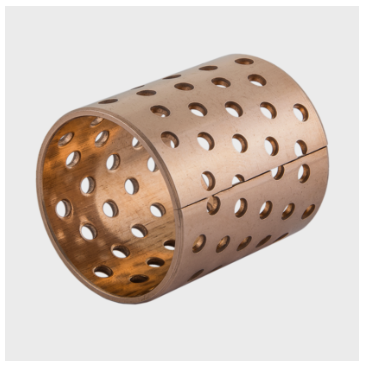

• Gerolltes Bronzengleitlager
• DIN 1494 / ISO 3547
• Wartungsarm
• Perforiert

EIGENSCHAFTEN

• Hohe Belastbarkeit und Festigkeit bei geringem Verschleiß. Durch Lochdepots längere Nachschmierintervalle.

WERKSTOFFE

• TrägerwerkstoffCuSn8P (DIN 17662)

PRODUKTEIGENSCHAFTEN

• Spez. Belastbarkeit statisch≤ 120 [N/mm2] bei max. 0,01 m/s
• Spez. Belastbarkeit dynamisch≤ 40 [N/mm2] bei max. 2,0 m/s
• Gleitgeschwindigkeit≤ 2,5 [m/s] schmierungsabhängig
• Reibungswert **0,05 [µ] bis 0,20 [µ] schmierungsabhängig
• Temperaturbelastung– 40 [°C] bis + 250 [°C]
• Max. PV-Wert2,8 [N/mm² x m/s]

TOLERANZANGABEN

• Gehäusebohrung ØH7
• Buchse nach dem EinbauH9
• Wellentoleranzf7 bis h8

WELLENWERKSTOFF

• Stahl, gehärtet oder ungehärtet, Rautiefe ≤ Rz 6.3

MONTAGEHINWEISE

• Gehäusebohrung: Einbaufase min. 1,5 mm x 15-45°
• Welle: Einbaufase 5 mm x 15°, Kanten gerundet
• Die Verwendung eines passenden EInpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich.

WARTUNG

• Gerolltes Bronzegleitlager – perforiert ist ein wartungsarmes Bronzegleitlager. Es ist jedoch eine Erstschmierung erforderlich. Sowohl Öl- als auch Fettschmierung möglich. Durch die Schmierstoffdepots werden die Nachschmierintervalle stark reduziert.

EINSATZGEBIET

• Hydraulikzylinder, Baumaschinen, Kranbau, Landmaschinen bei Stoß- und Schlagbeanspruchung

Legende

Sonderabmessungen, Stanz- und Formteile auf Anfrage
