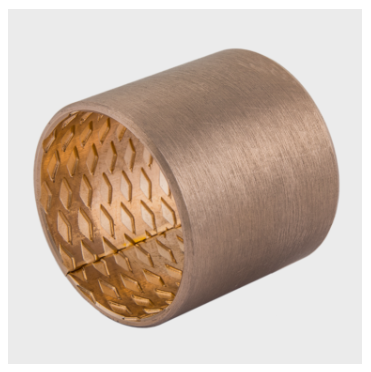

Gerolltes Bronzegleitlager – mit Schmierstoffdepots

TECHNISCHE DATEN

  • Gerolltes Bronzegleitlager
  • CuSn8P (DIN 17662)
  • DIN 1494 / ISO 3547
  • Wartungsarm
  • Mit Schmierstoffdepots

EIGENSCHAFTEN

  • Hohe Belastbarkeit und Festigkeit bei geringem Verschleiß, für rauen Betrieb geeignet, korrosionsbeständig.

WERKSTOFFE

  • TrägerwerkstoffCuSn8P (DIN 17662)

PRODUKTEIGENSCHAFTEN

  • Spez. Belastbarkeit statisch≤ 120 [N/mm2]
  • Spez. Belastbarkeit dynamisch≤ 40 [N/mm2]
  • Gleitgeschwindigkeit≤ 2,5 [m/s]
  • Reibungswert **0,05 [µ] bis 0,12 [µ]
  • Temperaturbelastung– 40 [°C] bis + 250 [°C]
  • Max. PV-Wert2,8 [N/mm² x m/s]
  • Traganteil> 75 [%]

TOLERANZANGABEN

  • Gehäusebohrung ØH7
  • Buchse nach dem EinbauH9
  • Wellentoleranzf7 bis h8

WELLENWERKSTOFF

  • Stahl, gehärtet oder ungehärtet , Rautiefe ≤ Rz 6,3

MONTAGEHINWEISE

  • Gehäusebohrung: Einbaufase min 1,5 mm x 15-45°
  • Welle: Einbaufase 5 mm x 15°, Kanten gerundet
  • Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich

WARTUNG

  • Gerolltes Bronzegleitlager – mit Schmierstoffdepots ist ein wartungsarmes Bronzegleitlager. Es ist jedoch eine Erstschmierung erforderlich. Sowohl Öl- oder Fettschmierung möglich. Durch die Schmierstoffdepots sind die Nachschmierintervalle stark reduziert!

EINSATZGEBIET

  • Hydraulikzylinder, Baumaschinen, Kranbau, Landmaschinen bei Stoß- und Schlagbeanspruchung

Legende

Sonderabmessungen, Stanz- und Formteile auf Anfrage
